PCB在線激光鐳雕機生產設備廠家

PCB在線激光鐳雕設備廠家價格分析

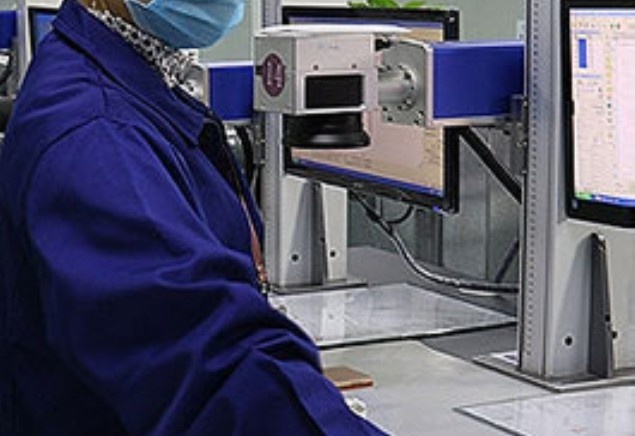

一、PCB激光鐳雕設備概述

PCB在線激光鐳雕設備是印刷電路板(PCB)制造過程中的關鍵設備，主要用于在PCB表面進行高精度標記、二維碼雕刻、序列號打標、LOGO標識等操作。這類設備采用激光技術，具有非接觸、高精度、高效率、無污染等優勢，已成為現代PCB制造不可或缺的工藝裝備。

二、影響價格的主要因素

1. 激光器類型與功率

– 光纖激光器：價格范圍15-30萬元，主流選擇，壽命長，維護簡單

– CO2激光器：價格10-25萬元，適合特殊材料處理

– UV激光器：價格30-80萬元，超高精度需求

– 綠光激光器：價格25-60萬元，特殊應用場景

2. 加工精度要求

– 常規精度(±0.1mm)：價格較低

– 高精度(±0.02mm)：價格上浮30-50%

– 超高精度(±0.01mm以內)：價格可能翻倍

3. 自動化程度

– 手動/半自動設備：15-35萬元

– 全自動在線式：40-120萬元

– 智能連線型(含自動上下料)：80-200萬元

4. 品牌差異

– 國際品牌(如ESI、LPKF)：80-300萬元

– 臺灣品牌：50-150萬元

– 國內一線品牌：30-120萬元

– 中小廠家：15-60萬元

三、市場價格區間分析

1. 入門級設備

價格范圍：15-30萬元

特點：手動或半自動操作，加工精度一般，適用于小批量生產或研發用途

2. 中端設備

價格范圍：30-80萬元

特點：全自動操作，中等加工精度，適合中小批量生產，國內主流選擇

3. 高端設備

價格范圍：80-200萬元

特點：高精度、高速度、智能化程度高，適合大批量連續生產

4. 定制化設備

價格范圍：100-500萬元

特點：根據特殊工藝要求定制開發，集成多種功能

四、選購建議

1. 明確需求：根據生產量、精度要求和預算確定設備檔次

2. 品牌選擇：考慮售后服務和技術支持能力

3. 性能驗證：要求廠家提供打樣測試，驗證實際加工效果

4. 成本核算：除設備價格外，還需考慮耗材、維護和運營成本

5. 升級空間：考慮設備是否支持未來工藝升級和功能擴展

五、主流廠家價格參考

1. 國內一線品牌（如博特激光、華工激光）

– 基礎型號：28-45萬元

– 中端型號：45-75萬元

– 高端型號：80-150萬元

2. 臺灣品牌（如致茂電子、東臺精機）

– 基礎型號：40-60萬元

– 中端型號：60-90萬元

– 高端型號：100-180萬元

3. 國際品牌（如德國LPKF、美國ESI）

– 基礎型號：80-120萬元

– 中端型號：120-200萬元

– 高端型號：200-400萬元

六、價格趨勢分析

1. 國產化趨勢明顯，國內品牌價格逐年下降5-10%

2. 高功率、高精度設備價格保持穩定

3. 智能化、集成化設備溢價明顯

4. 二手設備市場價格約為新機的30-60%，但需謹慎評估設備狀態

七、總結

PCB在線激光鐳雕設備的價格跨度較大，從十幾萬元到數百萬元不等。采購時應綜合考慮設備性能、品牌信譽、售后服務等多方面因素，而非單純比較價格。對于大批量生產企業，建議選擇自動化程度高的設備以提高生產效率；對于小批量多樣化的生產需求，則可考慮性價比更高的半自動或手動設備。

PCB在線激光鐳雕機價格分析

一、PCB在線激光鐳雕機概述

PCB在線激光鐳雕機是專門用于印刷電路板(PCB)標記和雕刻的自動化設備，采用激光技術直接在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、logo等信息。這類設備通常集成在生產線上，實現自動化標記，是電子制造領域的重要設備。

二、價格影響因素

PCB在線激光鐳雕機的價格受多種因素影響，主要包含以下幾個方面：

1. 激光器類型：不同激光源價格差異大

– 光纖激光器：10-30萬元

– CO2激光器：15-40萬元

– UV激光器：30-80萬元（高端型號可達百萬元以上）

2. 加工精度要求：精度越高價格越貴

– 常規精度(±0.1mm)：相對便宜

– 高精度(±0.02mm)：價格上浮30-50%

– 超高精度(±0.01mm以下)：價格可能翻倍

3. 自動化程度：

– 半自動機型：15-35萬元

– 全自動在線式：30-80萬元

– 智能視覺定位系統：增加10-25萬元成本

4. 品牌差異：

– 國產知名品牌：20-50萬元

– 臺灣品牌：30-70萬元

– 歐美日品牌：50-150萬元

5. 產能要求：

– 低速機型(<10,000點/小時)：價格較低 - 中速機型(10,000-30,000點/小時)：主流價位 - 高速機型(>30,000點/小時)：價格顯著提高

三、市場價格區間

根據市場調研，PCB在線激光鐳雕機的價格大致可分為以下幾個區間：

1. 經濟型(15-30萬元)：

– 國產設備為主

– 加工幅面較小(300×300mm以內)

– 基本功能齊全，精度一般

– 適合中小型PCB廠商

2. 中端型(30-60萬元)：

– 國產優質品牌或臺灣品牌

– 加工幅面400×400mm左右

– 較高精度和穩定性

– 適合中型PCB制造企業

3. 高端型(60-120萬元)：

– 進口品牌或國產頂級型號

– 大加工幅面(可達600×600mm)

– 超高精度和穩定性

– 適合大型PCB制造企業

4. 定制型(120萬元以上)：

– 特殊應用需求

– 集成多種功能

– 超高產能要求

– 特殊材料加工需求

四、選購建議

1. 明確自身需求：根據生產規模、精度要求、材料類型等確定設備規格

2. 考慮長期成本：不僅要看購買價格，還需考慮耗材成本、維護費用和能耗

3. 售后服務：選擇服務網絡完善的品牌，確保設備長期穩定運行

4. 技術升級：考慮設備是否支持未來可能的工藝升級需求

5. 實地考察：盡可能參觀設備實際運行情況，測試加工樣品

五、維護與使用成本

除初始購買成本外，PCB激光鐳雕機的使用成本還包括：

1. 年度維護費用：約設備價格的3-5%

2. 耗材成本：激光器壽命到期后更換費用較高

3. 能耗成本：不同激光類型的能耗差異較大

4. 人工成本：操作人員培訓和技術支持需求

六、結論

PCB在線激光鐳雕機的價格區間廣泛，從15萬元到150萬元以上不等。大多數PCB制造企業選擇的中端設備價格在30-60萬元之間，能夠滿足常規生產需求。建議采購前進行充分的市場調研和技術評估，選擇性價比最高、最適合自身生產需求的設備。同時，與多家供應商進行比價和談判，往往能獲得更優惠的價格和更好的售后服務條件。

PCB在線激光鐳雕機工作原理

1. 引言

PCB（Printed Circuit Board，印刷電路板）在線激光鐳雕機是一種利用高精度激光技術在電路板表面進行標記、雕刻或切割的自動化設備。其核心原理是通過激光束與材料相互作用，實現非接觸式加工，具有高精度、高效率、無污染等優勢，廣泛應用于PCB序列號、二維碼、元器件標識等場景。

2. 系統組成

在線激光鐳雕機主要由以下模塊構成：

– 激光發生器：通常采用光纖激光器（波長1064nm）或紫外激光器（波長355nm），根據PCB材料（如銅、FR4、阻焊油墨）選擇合適波長。

– 光學系統：包括擴束鏡、振鏡（Galvo Scanner）和聚焦鏡，用于控制激光束的路徑和聚焦光斑大小（可達20μm以下）。

– 運動控制系統：通過伺服電機或直線模組實現PCB板的精確定位，配合振鏡完成高速掃描。

– 視覺定位系統：采用CCD相機或AOI（自動光學檢測）識別PCB基準點（Fiducial Mark），確保雕刻位置誤差小于±0.05mm。

– 軟件系統：集成CAD/CAM軟件，支持Gerber文件導入，自動生成雕刻路徑并優化參數（功率、速度、頻率）。

3. 工作原理流程

3.1 材料與激光相互作用

激光鐳雕的本質是光能轉化為熱能，通過以下物理效應實現標記：

– 燒蝕效應（適用于金屬層）：高能量激光使銅箔汽化，形成凹槽。

– 碳化/變色效應（適用于阻焊層）：激光加熱使有機材料發生化學變化，生成對比色差。

– 光剝離效應（紫外激光）：短波長光子直接打斷材料分子鍵，實現冷加工。

3.2 在線加工流程

1. PCB板定位：傳送帶將PCB送入加工區，視覺系統識別Mark點并校正位置。

2. 參數匹配：根據材料類型（如銅、鋁、陶瓷基板）自動調諧激光功率（10W-50W）、頻率（20kHz-100kHz）和掃描速度（1m/s-5m/s）。

3. 動態雕刻：振鏡以矢量掃描方式控制激光束偏轉，配合Z軸自動調焦，完成圖形或字符雕刻。

4. 實時檢測：AOI系統驗證標記質量，不良品自動剔除。

4. 關鍵技術特點

– 高精度適配：采用Q開關調制激光脈沖寬度（納秒級），減少熱影響區，避免損傷微細線路。

– 同步控制：通過EtherCAT總線實現振鏡與運動平臺的協同，確保高速移動下的定位精度。

– 環保性：相比傳統化學蝕刻，無廢液排放，符合RoHS標準。

5. 應用案例

– 二維碼標記：在PCB板邊雕刻唯一ID，支持全生命周期追溯。

– 高密度HDI板：紫外激光加工微孔（<50μm），替代機械鉆孔。 - 柔性電路板：綠激光（532nm）精準切割PI基材，無毛刺。 6. 發展趨勢 未來激光鐳雕技術將向超快激光（皮秒/飛秒）、多波長復合加工和AI自適應參數優化方向發展，進一步提升PCB制造的精細化和智能化水平。 總結：PCB在線激光鐳雕機通過光-熱-材料相互作用原理，結合高動態光學控制與自動化系統，實現了PCB行業高效、環保的精密加工需求，是現代電子制造不可或缺的核心裝備。
